| | | Centrifugalni radialni ventilatori
* industrijski -plastički * | novo |
-promjeri sesajučih cjevi od 200 do 500 mm
-materijali: sve izrađeno iz termoplastova cjevovodi polipropilen
PPS SIMONA G.m.b.H.,
-moguće i negorljive varijante cjevi po DIN------.
-protoki i pritisci su visoki
-geometrija lopatica izrađene prema teoretičkih Eulerjevima izračunima | -izrada razrezova i frezanih kontura sa CNC frezalnu tehnologiju
-rotori polipropilenski
-kućišta su robustno konstruirana i su unutra extrudirana
-višebrzinski elektromotori su namenjeni za režim "štednje" rada
-jednostavna čelićna konstrukcija epoxi lakirana RAL 7032
-izdat mjerni protokol
|

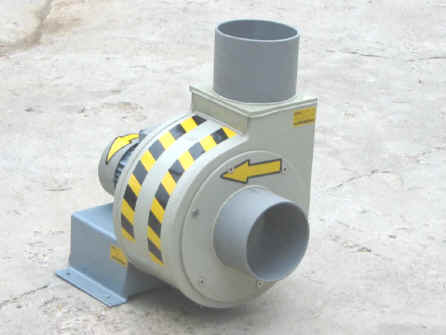

| | | tip: ventilator CRV6800/355 - PP | |  |  |
| TEHNIČKE INFORMACIJE : TIP LASTRA CRV6800/355/2-3 kw - PP | | Tip ventilatora: | CRV 6800-PP | | Snaga motora/tip: ASINHRONI DVOBRZINSKI | 1. 2.1 kW 2. 3.1kW
3X380V 50Hz SIEMENS | | brzina motora: | 1. 910 okr/min 2. 1450 okr/min | | maks. dozvoljena struja : | 1. 5.8A 2. 6.5A | | | Mask. protok: | 6800 m3/sat = 1.9 m3/sek | | totalni pritisak: | 850 Pa kod 20C | | dinamički pritisak | 145 Pa | | | Materijal rotora /kućišta/osovina/prevleka | polipropilen PP | | Maks. temp medija*: | 40 oC | | | Dim seajuče cjevi: | fi 355 mm | | Dim pritiskovne cjevi : | fi 355 mm | | Tijesnost: | tjesni obruč EPDM | | Težina: | 60 kg | | | varijanta postavljanja / montaže: | 0,45,90 stopinj 4Xsidrno upeće M12 | | Način priključenja pritiskovne cjevi | prirubnica kvadratni segment na fi355 inox A2 vijci M8 | | Način priključenja sesajuče cjevi | cjevni natični segment sa PVC mekim obručem za tijesnost i RF zagrljavkom | | | | | na dubini kućišta fi 20 ispustna pp cjev za kondenzat |
* više temperature su moguče sve do 70stC, ali potrebno je opozorenje
zbog varijante upenjenja rotora na osovinu elektromotora |  pogled u unutrašnjost prikazuje plastičku konstrukciju rotora
sa vijcima za pričvršćivanje na osovinu elektromotora | | | | | | | tip: ventilator CRV2000 - PP | | |
Je potpuno plastička konstrukcija centrifugalnog radialnoga ventilatora izrađenog iz polipropilena zbog odličnih mehaničkih temperaturnih i protiv hemijskom utjecajem otpornih svojstva. Sama konstrukcija je izrađena iz kiselinsko otpornog nerđavog ćelika kvaliteta W.Nr. 1.4571 sa prigrađenim asinhronim SIEMENS-ovim elektromotorom. Svi dejlovi koji dolaze u kontakt sa fluidom su izrađeni iz polipropilena.
Centrifugalni ventilator ima kod strane prigrađeno sesajuču cjev, na koju prčvrstimo sesajuče cjevovode standardnih dimenzija (FI 110,FI 125 ,FI 160, FI 200, FI 250 … )
Pritiskovni deu ventilatora je odvojen sa kliznim kiselinski otpornim tjesnilom tako da agresivni hlapovi ne mogu doći do elektromotora
 | | tehnički podaci: | | CRV2000 - PP | | pogon SIEMENS 3*380V , 50HZ | | I=1.05A | | P=370W | | T max: 50 C | | q= 2000 m3 /h | | Ptot= 380 Pa | | | | priključenje fi 160 | | | | |
|
tip: CRV2000 PP -fi 160
   |
| |
| |
